Meginau ar gyfer rheoli pwysau a thymheredd
Mae meginau ar gyfer rheoli pwysau a thymheredd yn gweithredu yn seiliedig ar ddwy egwyddor ffisegol sylfaenol:
- Ymateb Pwysau:Pan fydd y pwysau y tu mewn neu'r tu allan i'r fegin yn newid, mae ei adran astrus yn ehangu neu'n cywasgu, gan gynhyrchu dadleoliad echelinol neu rym.
- Ymateb Tymheredd (Meginau Llawn):Mae'r fegin yn rhan o system wedi'i selio sydd wedi'i llenwi â-cyfrwng sensitif tymheredd penodol (hylif, nwy, neu hylif-cymysgedd anwedd). Mae newidiadau tymheredd yn achosi i'r cyfrwng ehangu neu gyfangu, naill ai'n newid ei gyfaint neu ei bwysau, sy'n gyrru'r fegin i ymestyn neu gywasgu.
Cais mewn Rheoli Pwysau
Mewn rheoli pwysau, mae meginau yn bennaf yn elfennau synhwyro pwysau, gan ddefnyddio dadleoliad eu diwedd neu'r grym a gynhyrchir fel signal rheoli.
Proses weithio:
Pwysedd yn cynyddu → Megin yr ymestyn.
Mae'r pwysau'n lleihau → Meginau'n cywasgu (fel arfer yn cael ei gynorthwyo gan rym sbring).
Defnyddir y mudiant llinol hwn i actio falfiau, switshis, neu gynhyrchu signalau trydanol
Enghreifftiau o Gymhwysiad Nodweddiadol:
1. Hunan-Falf Rheoleiddio Pwysau Wedi'i Actio
- Swyddogaeth:Yn rheoleiddio pwysau heb bŵer allanol, gan ddefnyddio pwysau'r cyfrwng rheoledig ei hun.
- Egwyddor:Mae'r pwysedd i lawr yr afon yn cael ei gyfeirio trwy diwb i'r siambr uwchben y fegin. Pan fydd y pwysedd i lawr yr afon yn codi, mae'r fegin yn cywasgu, gan symud y coesyn falf a'r plwg tuag at y safle caeedig, gan leihau'r ardal llif a thrwy hynny ddod â'r pwysau yn ôl i'r pwynt gosod. Mae'r gwrthwyneb hefyd yn wir. Mae sbring yn darparu'r grym gosodedig.

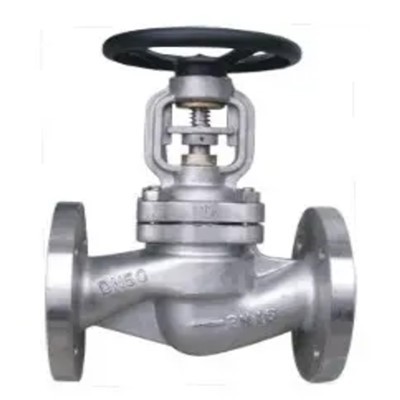

2. Falf Selio Megin yr
- Swyddogaeth:Defnyddir ar gyfer trin cyfryngau gwactod hynod wenwynig, gwerthfawr, fflamadwy, ffrwydrol neu uchel i sicrhau dim gollyngiadau
- Egwyddor:Mae un pen y fegin wedi'i weldio i'r coesyn falf, ac mae'r pen arall wedi'i weldio i'r corff falf. Mae'r fegin yn gwneud iawn am symudiad coes y falf i fyny ac i lawr, gan ynysu cyfrwng y broses yn gyfan gwbl o'r pacio coesyn falf, gan atal gollyngiadau trwy'r blwch stwffio.
3. Falf Diogelwch Pwysau / Falf Rhyddhad
- Swyddogaeth:Yn agor yn gyflym i gyfrwng rhyddhau pan fydd pwysedd y system yn fwy na therfyn diogel.
- Egwyddor:Mae pwysedd y system yn gweithredu'n uniongyrchol ar y fegin. Pan fydd y pwysau yn fwy na grym rhagosodedig y gwanwyn, mae'r fegin yn gwthio'r disg ar agor. Gall y fegin hefyd gydbwyso effeithiau backpressure, gan wella cywirdeb gweithredol
4. switsh pwysau
- Swyddogaeth:Yn gwneud neu'n torri cylched drydanol ar bwynt gwasgedd penodol.
- Egwyddor:Mae pwysau yn achosi i'r fegin ddadleoli. Mae'r dadleoli hwn yn cael ei chwyddo gan fecanwaith lifer, sydd yn y pen draw yn sbarduno micro-switsh, gan drosi'r signal yn un trydanol.
Cais mewn Rheoli Tymheredd
Mewn rheoli tymheredd, mae megin fel arfer yn ffurfio craidd "system synhwyro tymheredd", sy'n cynnwys bwlb tymheredd, tiwb capilari, a'r megin (elfen fesur), i gyd wedi'u llenwi â-cyfrwng sy'n sensitif i dymheredd.
Proses weithio:
Rhoddir y bwlb tymheredd ar y pwynt lle mae tymheredd i'w fesur. Mae newidiadau tymheredd yn achosi i'r cyfrwng ehangu / contractio neu newid pwysau, sy'n cael ei drosglwyddo trwy'r tiwb capilari i'r fegin, gan achosi iddo ymestyn neu gywasgu.
Tymheredd yn cynyddu → Canolig yn ehangu / Pwysedd yn cynyddu → Meginau yn ymestyn.
Tymheredd yn gostwng → Cytundebau canolig / Pwysedd yn lleihau → Meginau yn cywasgu (gyda chymorth sbring).
Dosbarthiad yn seiliedig ar y cyfrwng llenwi:
- Wedi'i lenwi-hylif: Cyfernod ehangu thermol sefydlog, llinoledd da, ystod eang.
- Wedi'i lenwi-nwy: Yn dilyn y gyfraith nwy ddelfrydol, cywirdeb uchel.
- Anwedd-wedi'i lenwi: Yn seiliedig ar yr egwyddor bod gwasgedd anwedd dirlawn hylif yn newid gyda thymheredd. Sensitifrwydd uchel, ond amrediad mesur culach.
